ＨＭＡ−９５００ｍｋ�U．　７４台目修理記録

２０２４／４／７到着　　　２０２５／３／２１完成

注意　このＡＭＰはアースラインが浮いています。 　　　　ＡＭＰのシャーシにＳＰの線（アース側）やプリAMPのアースもも接続してはいけません。 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません、＋−の撚りのあるのも使用出来ません。 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 ２０２４／１．ヤフオクで落札しました。 出品者商品説明。 電源が入り、パイロットランプ(緑色)及びPROTECTIONランプ(赤色)が点灯し、その後、PROTECTIONランプが消灯することを確認しました。 INPUT入力からの、SPEAKERへの出力がL/Rとも出ません LOW CUT及びDCどちらの設定でも出力が出ません。 その他動作/機能/性能の確認はしておりません。 底面の足がオリジナルでは無いようです(写真参考)。 スピーカー端子に、 TRITECの表記があります(写真参考)。 ACコードがオリジナルではなく HITACHI 6N-LC SUPER HIHG QUALITY SPEAKER CABLEの表記があります また、被覆に色褪せがあります(写真参考)。 ACプラグは、FURUTECH FI-25M(R)が装着されています(写真参考)。 ACコードの筐体からの引き出し部のブッシュがありません(写真参考)。 フロントのハンドルがありません。 シリアルラベルに文字消えがあり、シリアルが判別出来ません。 本体のネジに欠品があります。 RIGHT側のTHERMO INDICATORのシールに剥がれがあります。 本体にキズ/打痕/塗装の剥がれがあります。 商品は現状品。 簡易検査を行った商品です。 長時間の動作確認を行っていないため検査時の状態を維持できない場合がございます。 商品到着時より動作保証はございませんので、商品状態に記載の内容はあくまでもご参考程度にお考えください。 ユーザー商品確認。 電源を入れるとプロテクトがかかって赤ランプのままで緑色に変わりません。 取っ手（ハンドル）前２個、後２個合計４個有りません。 ＲＣＡ端子交換、ＳＰ接続端子交換（今回見送り）をお願いします。 電源に３Ｐインレット取り付け出来ませんか？→場所が取れません。 電源ケーブルは悪かった交換して下さい。今回見送り。 電源ランプはＬＥＤ交換→ＬＥＤです。 オーバーホール修理希望。 工房注記 スピーカーケーブルで、電源コードの使用は個人で改造使用するのみ。この様な改造製品は販売禁止。 販売する場合は電源コードを切る等の処置が必要。 B．　原因 各部経年劣化。 ヒューズ抵抗は全て普通の抵抗に交換してある。 ＲＬモジュールＴＲ（トランジスター）劣化。 Ｃ．　修理状況 ＳＰ接続リレー交換。 初段ＦＥＴ（電界効果トランジスター）交換、FET=Field effect transistor。 ＲＬバイアス／バランスＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用） 全ヒューズ入抵抗交換。 入力切り替えSW分解・清掃。 配線手直し、補強。 モジュール修理、修理の様子はこちら。 電源基板の整流ブリッジをファストリカバリー 整流ダイオード（ 3A／ 200V）と 交換。 １部ＴＲ（トランジスター）交換。 純正取っ手４組取付。 入力ＲＣＡ端子交換。ＷＢＴ−０２０１使用。 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　２個。 初段ＦＥＴ（電界効果トランジスター）　　　　２個。 バイアス／バランス半固定ＶＲ　　　　　　　６個。 ヒューズ入り抵抗　　　　　　　　　　　　　３０個。 電解コンデンサー　　　　　　　　　　　　　３１個 。 フイルムコンデンサー　　　　　　　　　　　４個。 ファストリカバリー 整流ダイオード（ 3A／ 200V）　８本。 ＴＲ（トランジスター）　　　　　　　　　　個。 純正取っ手　　　　　　４組。 ＷＢＴ−０２０１定価２３，１００円　　　　１組２個。 ヒューズ　　　　　　　　　　　　　　　５本。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　２１０，０００円　　　　オーバーホール修理。 　　　　　　　　　　　　　但し、最終測定時に結果が悪くて、終段ＦＥＴ（電界効果トランジスター）交換費用は別途。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００ｍｋ�U　の仕様（マニアルより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。左右取っ手（ハンドル）無。

Ａ１２．　点検中　前右から見る

Ａ１３．　点検中　後から見る。左右取っ手（ハンドル）無。

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る。

Ａ３１．　点検中　下蓋を取り、下から見る

Ａ３１２．　点検中　下蓋を取り、下から見る。フイルムコンデンサーに巻いた銅箔テープが電源基板に移動。銅箔なので、回路短絡してプロテクト解除せず。

Ａ３１３．　点検中　下蓋を取り、下から見る。銅箔テープは裏紙がそのままで、コンデンサーに接着していなかった。

Ａ３２．　点検中　下蓋裏埃。

Ａ３２２．　点検中　下蓋裏左足の凹み。

Ａ３２３．　点検中　下蓋裏右足の凹み。

Ａ３３．　点検中　電源トランスの詰め物を見る。大分焼けている。

Ａ４１．　点検中　　Ｒ側ドライブ基板の電解コンデンサー頭のビニールのむけ。

Ａ４２．　点検中　　L側ドライブ基板の電解コンデンサー頭のビニールのむけ。

Ａ４３．　点検中　　電源基板の電解コンデンサー頭のビニールのむけ。

Ａ５１．　点検中　電解コンデンサー外観比較、１００μ／１００Ｖ

Ａ５２．　点検中　電解コンデンサー外観比較、２２０μ／１００Ｖ

Ａ６１．　点検中　電源基板の整流ブリッジを「ファストリカバリー 整流ダイオード（ 3A／ 200V）と 交換可能。

Ａ７１．　点検中　入力ＲＣＡ端子。取り付け穴が大きいので、大型しか交換出来ません。

Ａ７１２．　点検中　入力ＲＣＡ端子。　ＷＢＴ−０２０１に交換。

Ａ７１３．　点検中　入力ＲＣＡ端子。　ＷＢＴ−０２１０Ａｇに交換可能です。今回見送り。

Ａ７１４．　点検中　入力ＲＣＡ端子。　ＷＢＴ−０２１０Ｃｕに交換可能です。今回見送り。

Ａ７２．　点検中　使用されていたＲＣＡ端子。　中心電極は上下で挟む方式。

Ａ７３．　点検中　使用されていたＲＣＡ端子。　挟み込むタイプなので、接触は２点（２線）のみ。

Ａ７４．　点検中　使用されていたＲＣＡ端子。　拡大。

Ａ７５．　点検中　最近のテフロン絶縁製ＲＣＡ端子。中心電極は円筒状で４つ割方式。９５００／９５００ＭＫ�Uでは取り付け穴が大きく使用不可。

Ａ７６．　点検中　ＷＢＴ製ＲＣＡ端子　ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ７７．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

Ａ８０．　点検中　Ｒ側−ＳＰ端子

Ａ８１．　点検中　Ｌ側−ＳＰ端子

Ａ８２．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７０２ＰＬ　に交換可能です。今回見送り。

Ａ８３．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７０２に交換可能です。今回見送り。

Ａ８４．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７０５Ａｇに交換可能です。今回見送り。

Ａ８５．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７０５Ｃｕに交換可能です。今回見送り。

Ａ８６．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７３５に交換可能です、但し既存の取り付け穴が見えます。今回見送り。

Ａ８７．　点検中　ＳＰ端子。　その他　在庫ＳＰ接続端子、フルテック製品 使用可能です。今回見送り。

Ａ９１．　点検中　電源コード取り付け。修理後ユーザーが３Ｐインレットを取り付ける。

Ａ９２．　点検中　電源コード。スピーカーケーブルで、電源コードの使用は個人で改造使用するのみ。この様な改造製品は販売禁止。販売する場合は電源コードを切る等の処置が必要。

Ａ９３．　点検中　電源コードプラグ。

Ａ９４．　点検中　電源コードプラグ通線。綺麗です。

Ａ９５．　点検中　　電源ケーブル取り付け部。

ＡＡ１．　点検中　終段ＦＥＴ（電界効果トランジスター）カバー裏。銅板が張られている。

ＡＡ２．　点検中　終段ＦＥＴ（電界効果トランジスター）カバー裏。２ｍｍ厚保の銅板が張られている。

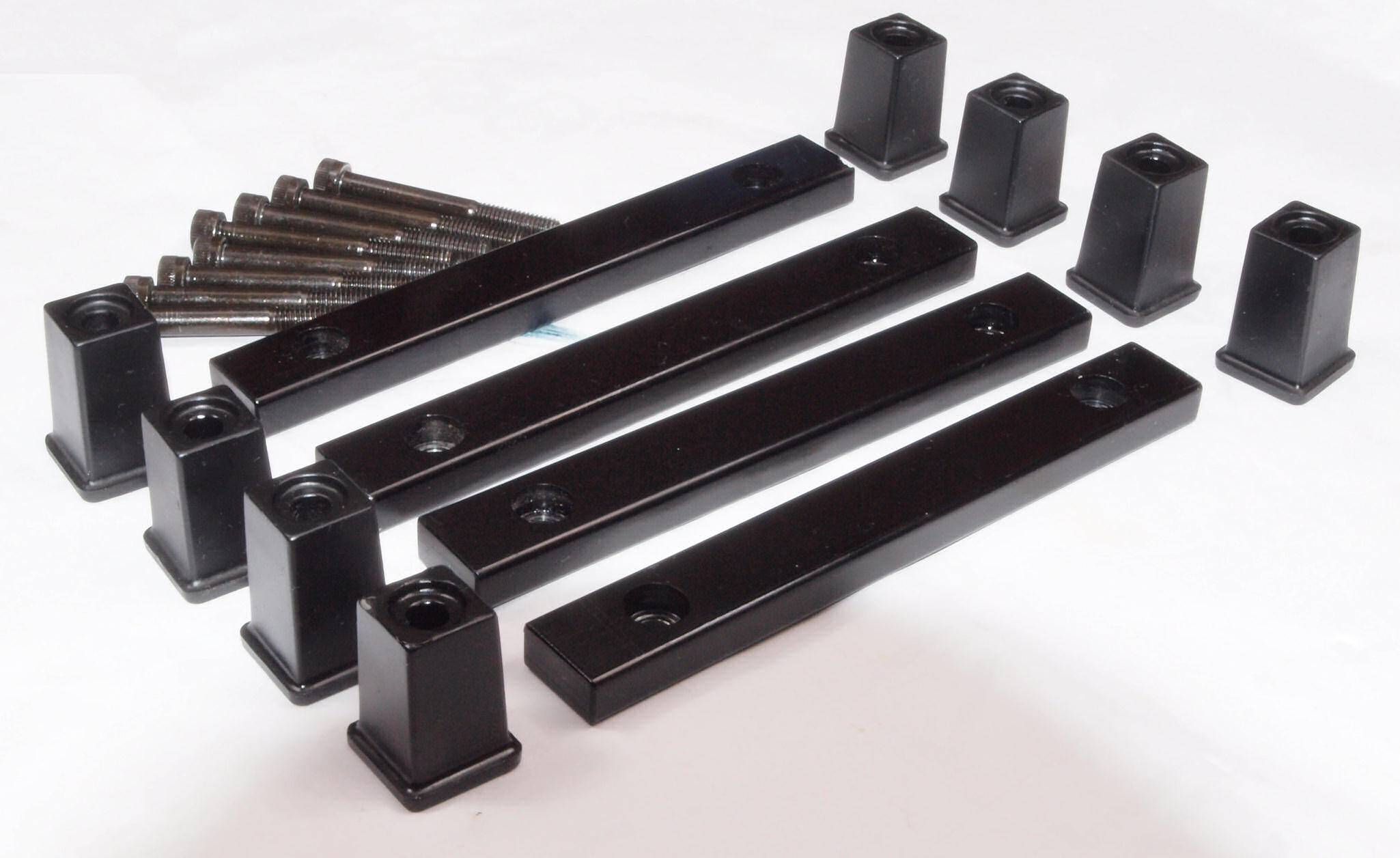

ＡＢ１．　点検中　使用する取手。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理前　下になる放熱器の部分を養生する。

Ｃ１１．　修理前　Ｒ側ドライブ基板。

Ｃ１２．　修理後　Ｒ側ドライブ基板。　初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換。　ヒューズ入り抵抗全部、電解コンデンサー１１個、ＴＲ（トランジスター）２個交換、モジュール修理交換部品は除く。

Ｃ１３．　修理前　Ｒ側ドライブ基板裏

Ｃ１４．　修理中　Ｒ側ドライブ基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

Ｃ１５．　修理（半田補正）後　Ｒ側ドライブ基板裏　半田を全部やり直す。　普通はこれで完成。

Ｃ１６．　完成Ｒ側ドライブ基板裏　　洗浄後防湿材を塗る。

Ｃ１７．　修理（清掃）前　Ｒ側放熱器裏の埃。

Ｃ１８．　修理（清掃）後　Ｒ側放熱器裏の埃。

Ｃ２１．　修理前　Ｌ側ドライブ基板。

Ｃ２２．　修理後　Ｌ側ドライブ基板。　初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換。　ヒューズ入り抵抗全部、電解コンデンサー１１個、ＴＲ（トランジスター）２個交換、モジュール修理交換部品は除く。

Ｃ２３．　修理前　Ｌ側ドライブ基板裏

Ｃ２４．　修理中　Ｌ側ドライブ基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

Ｃ２５．　修理（半田補正）後　Ｌ側ドライブ基板裏　半田を全部やり直す。

Ｃ２６．　完成Ｌ側ドライブ基板裏　洗浄後防湿材を塗る。

Ｃ２７．　修理中　L側放熱器裏の埃無。

Ｃ２８．　修理（清掃）後　L側放熱器裏の埃。

Ｃ３１．　修理中　Ｒ側終段ＦＥＴ（電界効果トランジスター）周りの埃。

Ｃ３２．　修理前　Ｒ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３３．　修理中　R側終段ＦＥＴ（電界効果トランジスター）、取り付け絶縁マイカー。 　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコンオイル＝2.60〜2.75、雲母＝5〜8と 、２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

Ｃ３４．　修理後　Ｒ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３５．　修理中　Ｌ側終段ＦＥＴ（電界効果トランジスター）周りの埃。

Ｃ３６．　修理前　清掃後、Ｌ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３７．　修理中　Ｌ側終段ＦＥＴ（電界効果トランジスター）、取り付け絶縁マイカー。　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコン＝2.60〜2.75、雲母＝5〜8と、２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

Ｃ３８．　修理後　L側終段ＦＥＴ（電界効果トランジスター）

Ｃ４１．　修理前　ＲＬモジュール。

Ｃ４２．　修理前　ＲＬモジュール裏。

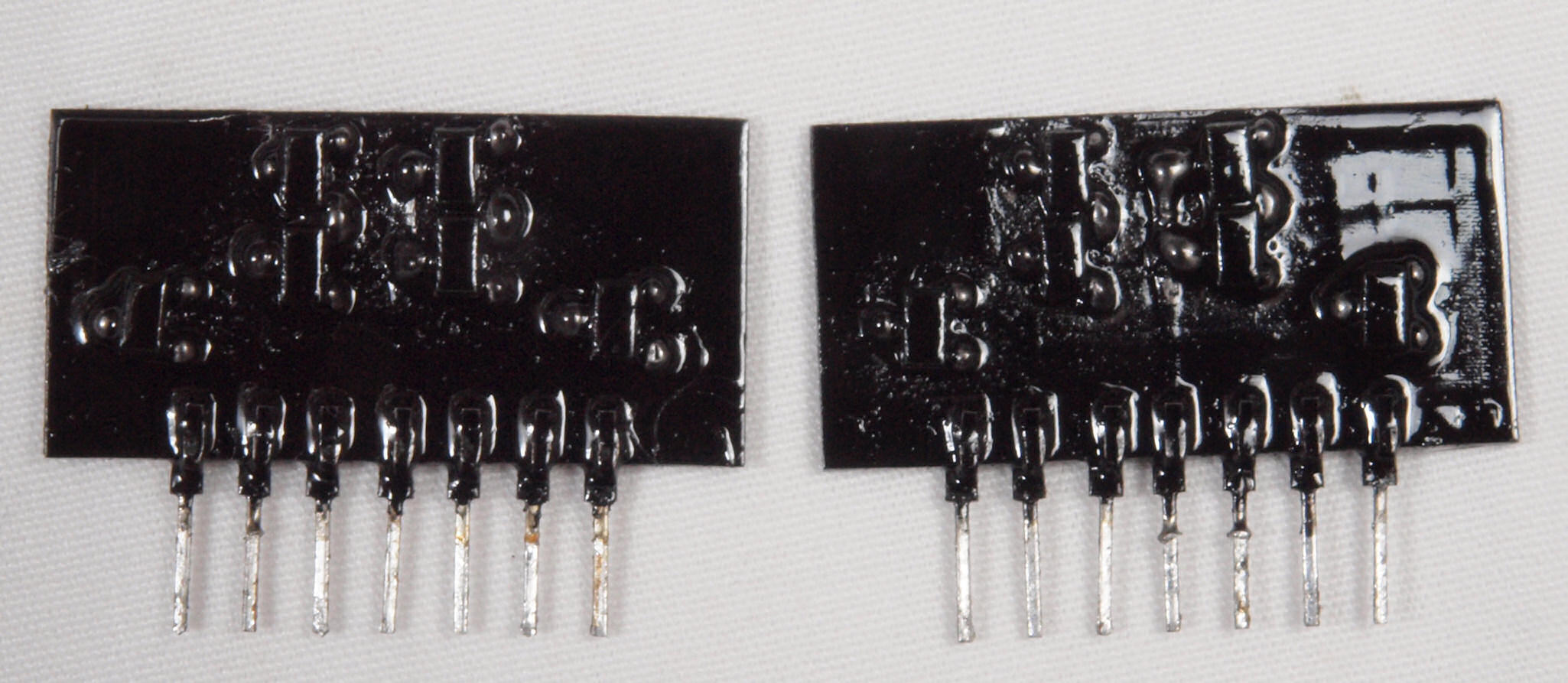

Ｃ４３．　修理中　ＲＬモジュール裏。　ＴＲ（トランジスター）６個交換し、洗浄後軽くラッカーを吹く。

Ｃ４４．　修理中　専用機でＲ側モジュール修理・測定・調整中。

Ｃ４５．　修理中　専用機でＬ側モジュール修理・測定・調整中。

Ｃ５１．　修理前　電源基板。

Ｃ５１２．　修理前　電源基板。取り外したλコンデンサー。

Ｃ５１２．　修理前　電源基板。取り外したλコンデンサー。絶縁チューブを被せ、足も絶縁チューブは２重にする。

Ｃ５２．　修理後　電源基板。　ヒューズ入り抵抗全部、電解コンデンサー９個、整流ダイオード１４本、過大容量ヒューズ５本交換。　整流ブリッジをファストリカバリー 整流ダイオード（ 3A／ 200V）と 交換。　輪ゴムは接着材が硬化するまで固定する。

Ｃ５３．　修理前　電源基板裏

Ｃ５４．　修理（半田補正）後　電源基板裏　半田を全部やり直す。　パスコン足絶縁チューブは２重にする。

Ｃ５５．　完成電源基板裏　　洗浄後防湿材を塗る

Ｃ５６．　修理中　絶縁シート。　過大電流による変形あり。

Ｃ６１．　修理前　ＲＣＡ端子

Ｃ６３．　修理後　ＲＣＡ端子　ＷＢＴ−０２０１に交換。

Ｃ６４．　修理中　ＲＣＡ端子取り付ナットは治具を使い締結する。

Ｃ７１．　修理前　入力ＲＣＡ端子基板

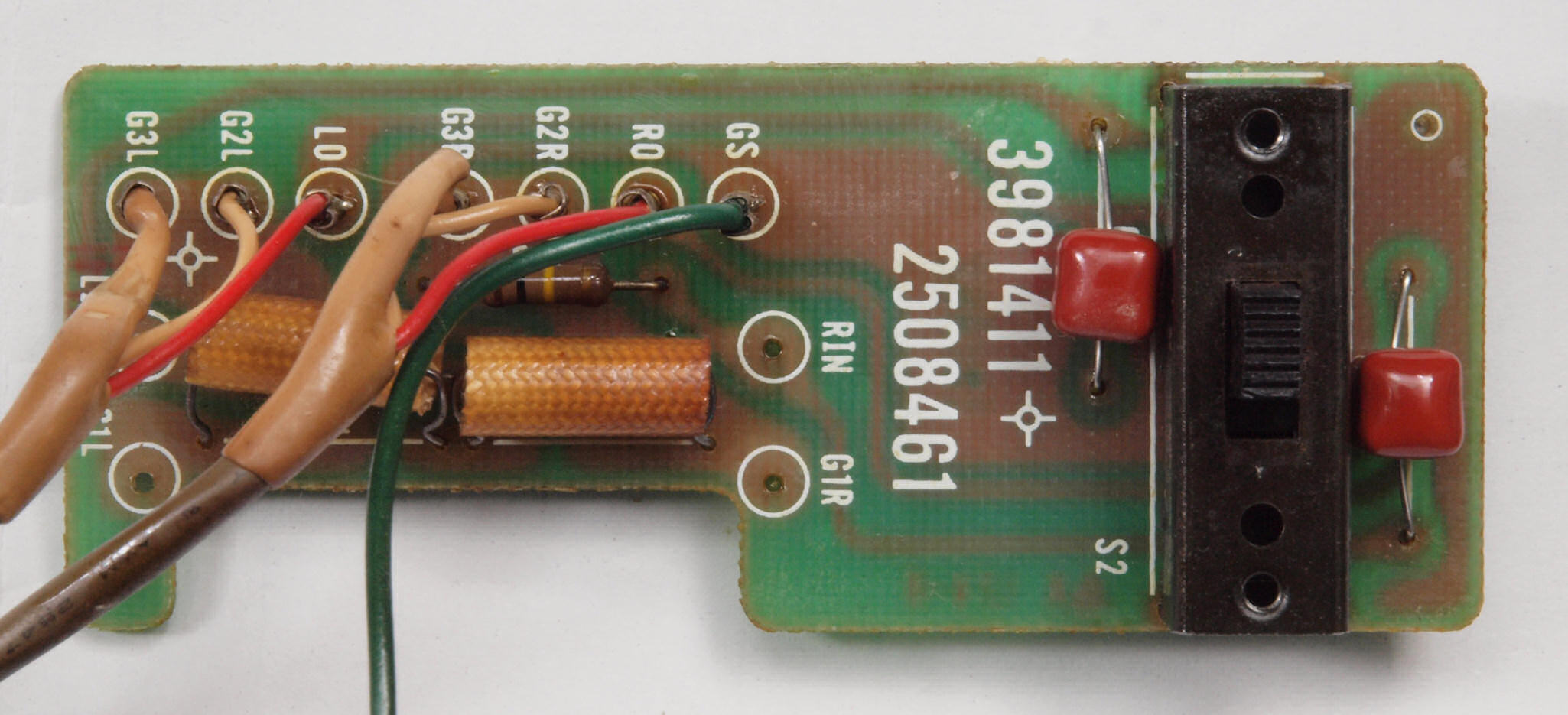

Ｃ７２．　修理後　入力ＲＣＡ端子基板。　フイルムコンデンサー２個交換。

Ｃ７３．　修理前　入力ＲＣＡ端子基板裏

Ｃ７４．　修理中　入力ＲＣＡ端子基板裏　Ｌ側もＷ−ＳＷにする為、基板改造。

Ｃ７５．　修理（半田補正）後　入力ＲＣＡ端子基板裏　　半田を全部やり直す。　フイルムコンデンサー２個増設。

Ｃ７６．　完成入力ＲＣＡ端子裏　洗浄後防湿材を塗る。

Ｃ７７．　修理前　入力ＲＣＡ端子基板取付裏

Ｃ７８．　修理後　入力ＲＣＡ端子基板取付裏

入力切り替えSW分解・清掃Ｃ８１．　修理中　ＲＣＡ端子基板の切り換えＳＷ分解。

Ｃ８２．　修理中　ＲＣＡ端子基板の切り換えＳＷ分解、肝心の接触端子部。

Ｃ８３．　修理中　ＲＣＡ端子基板の切り換えＳＷ分解。端子を洗浄する。肝心の接触端子は綺麗な内側のを使用。

Ｃ９１．　修理前　電源ケーブル取り付け部

Ｃ９２．　修理後　電源ケーブル取り付け部

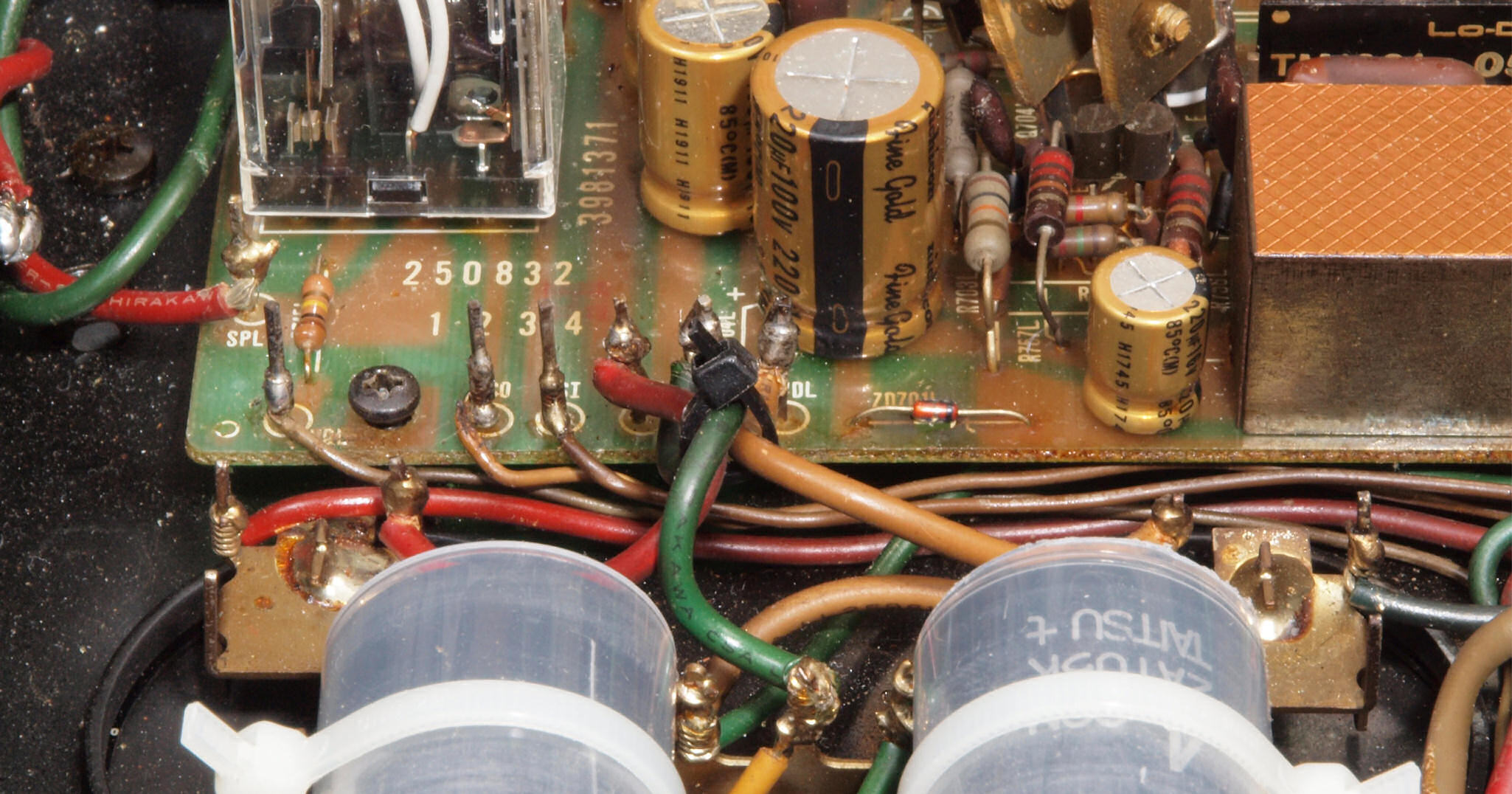

ＣＡ１．　修理前　Ｒ側ドライブ基板へのラッピング線

ＣＡ２．　修理後　Ｒ側ドライブ基板へのラッピング線に半田を浸み込ませる

ＣＡ３．　修理前　Ｌ側ドライブ基板へのラッピング線

ＣＡ４．　修理後　Ｌ側ドライブ基板へのラッピング線に半田を浸み込ませる

ＣＡ５．　修理前　Ｒ側ドライブ基板−電源基板へのラッピング線

ＣＡ６．　修理後　R側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる

ＣＡ７．　修理前　Ｌ側ドライブ基板−電源基板

ＣＡ８．　修理後　Ｌ側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる

ＣＢ１．　修理後　お菓子ケースを流用して、λコンデンサー固定。

ＣＣ１．　修理前　下蓋裏左足の凹み。

ＣＣ２．　修理後　下蓋裏左足の凹み。

ＣＣ３．　修理前　下蓋裏右足の凹み。

ＣＣ３．　修理後　下蓋裏右足の凹み。

ＣＥ１．　交換した部品。

ＣＥ２．　交換した部品、全体に酸化したＳＰ接続リレー。

ＣＥ３．　交換した部品、接点が酸化したＳＰ接続リレー。僅かに光っている所が通電部分。

ＣＥ４．　交換した部品。アラルダイドで接着された電解コンデンサー、今回は基板からは外れ修理可能。

ＣＥ５．　交換した部品。　１．６倍の容量のヒューズ。

ＣＦ１．　修理前　下から見る

ＣＦ２．　修理後　下から見る

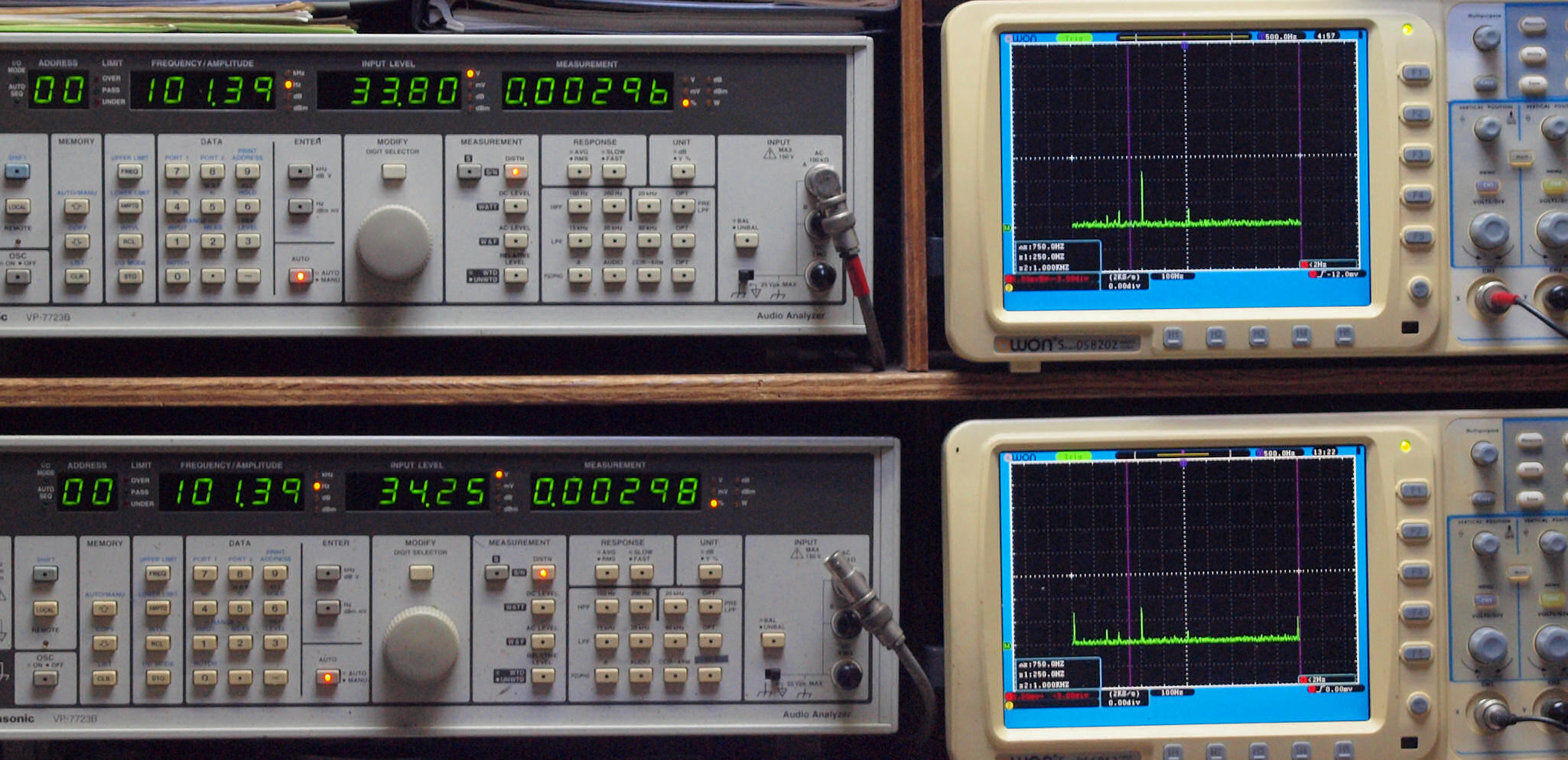

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低なります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００５３６％歪み。 　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００５９９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００２９６％歪み。 　　　　　　　 　　　 　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００２９８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００４９２歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００５０５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００５７１％歪み。 　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００５８３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１６２％歪み。 　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１６１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１４５％歪み。 　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１４５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０８０８％歪み。 　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０６０２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０９１０％歪み。 　　　　　　　　　　 　　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０９３９％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　　このＡＭＰの特色で、全く落ちない！

Ｅ９．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　全体正面から見る。
