ACCUPHASE　Ｐ−２６０．３台目修理記

黄色テープは識別用。Ｃ−２００Ｌ．２台目ユーザー。同時修理Ｐ−２６０．２台目。２０２６／８／１１．到着　　　　／．完成

Ａ．　修理前の状況 以前、アキュフェーズのプリアンプＣ−２００Ｌ．２台目のオーバーホールをした者です。 その後、快調に作動しており感謝しております。 このたび使用中のアキュフェーズのパワーアンプP-260が不調になり、右チャンネルからの出音が出たり出なかったりに悩まされています。 そこでC-200L同様のオーバーホールを依頼したいのですが、お引き受けいただけますでしょうか？ 何卒宜しくお願い致します。 B．　原因 各部経年劣化。 オーバホール修理依頼。 Ｃ．　修理状況 初段ＦＥＴ（電界トランジスター）交換。 ＲＬバイアス／バランスＶＲ交換。 大型を除く、電解コンデンサー交換（オーディオコンデンサー使用） ＡＴＴ＿ＶＲ、選択ＳＷ清掃。 配線手直し・補強、半田補正。 メーターランプ交換。 終段ＴＲ（トランジスター）のマイカーをテフロンシートに交換右側、左側。 1部フイルムコンデンサー交換追加。 1部セラミックコンデンサー追加。 Ｄ．　使用部品 初段ＦＥＴ　　　　　　　　　　　　　　　　　　　個。 バイアス／バランス半固定ＶＲ　　　　　　個。 電解コンデンサー　　　　　　　　　　　　　個 。 セラミックコンデンサー　　　　　　　　　　個。 フイルムコンデンサー　　　　　　　　　　　個。 ３Ｐインレット　FURUTECH製FURUTECH　FI-10(G) ロジウムメッキ。 メーターランプ　　　　　　　　　　　　　　　　４個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　０，０００円　　　　オ−バ−ホ−ル修理。 Ｓ．　ACCUPHASE Ｐ−２６０ 仕様（カタログ・マニアルより）

Ａ．　修理前の状況 Ａ０１．　点検中　梱包の様子。　開封した所。

Ａ０２．　点検中　梱包の様子。　下の押さえ。

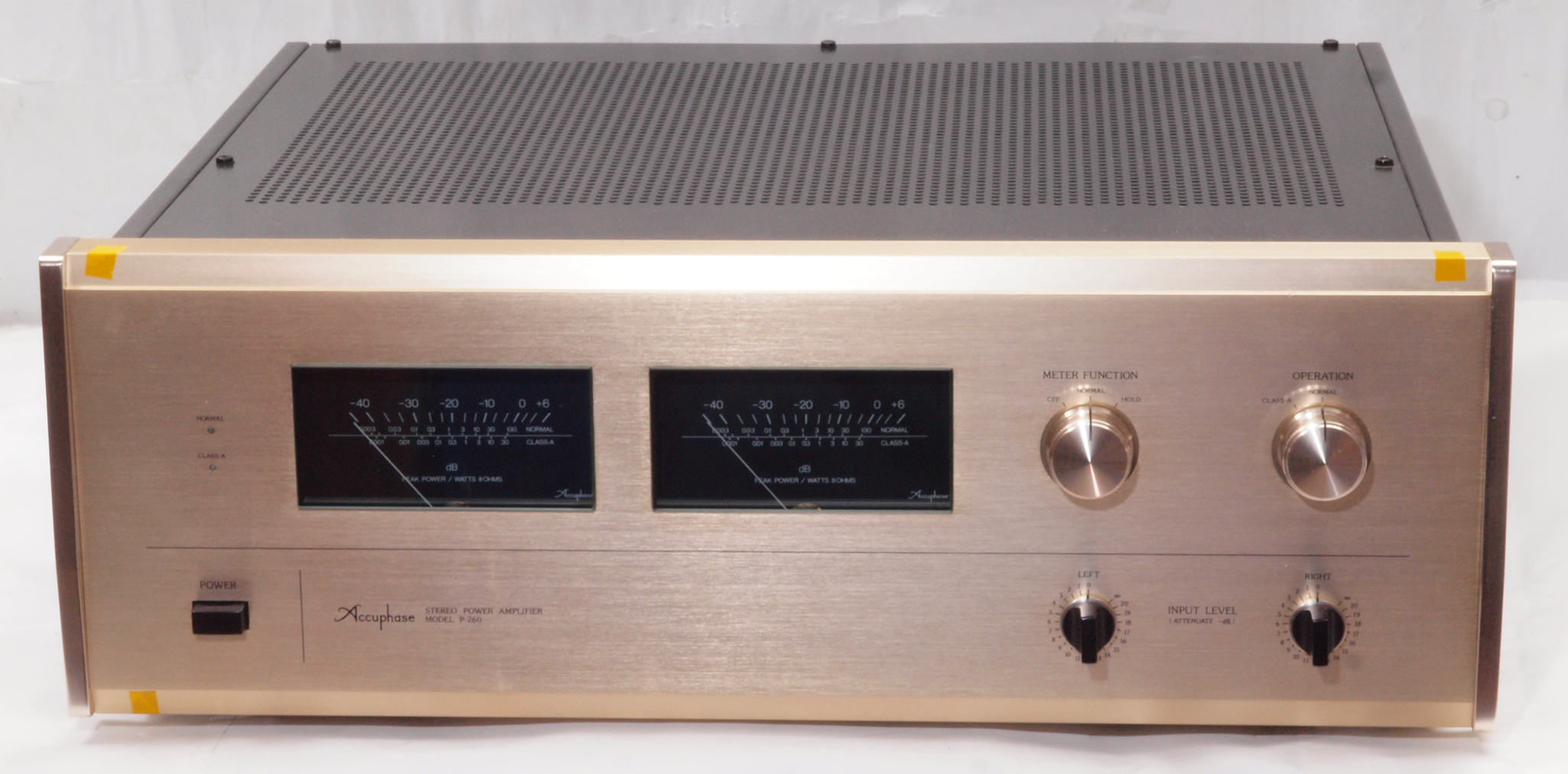

Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る。

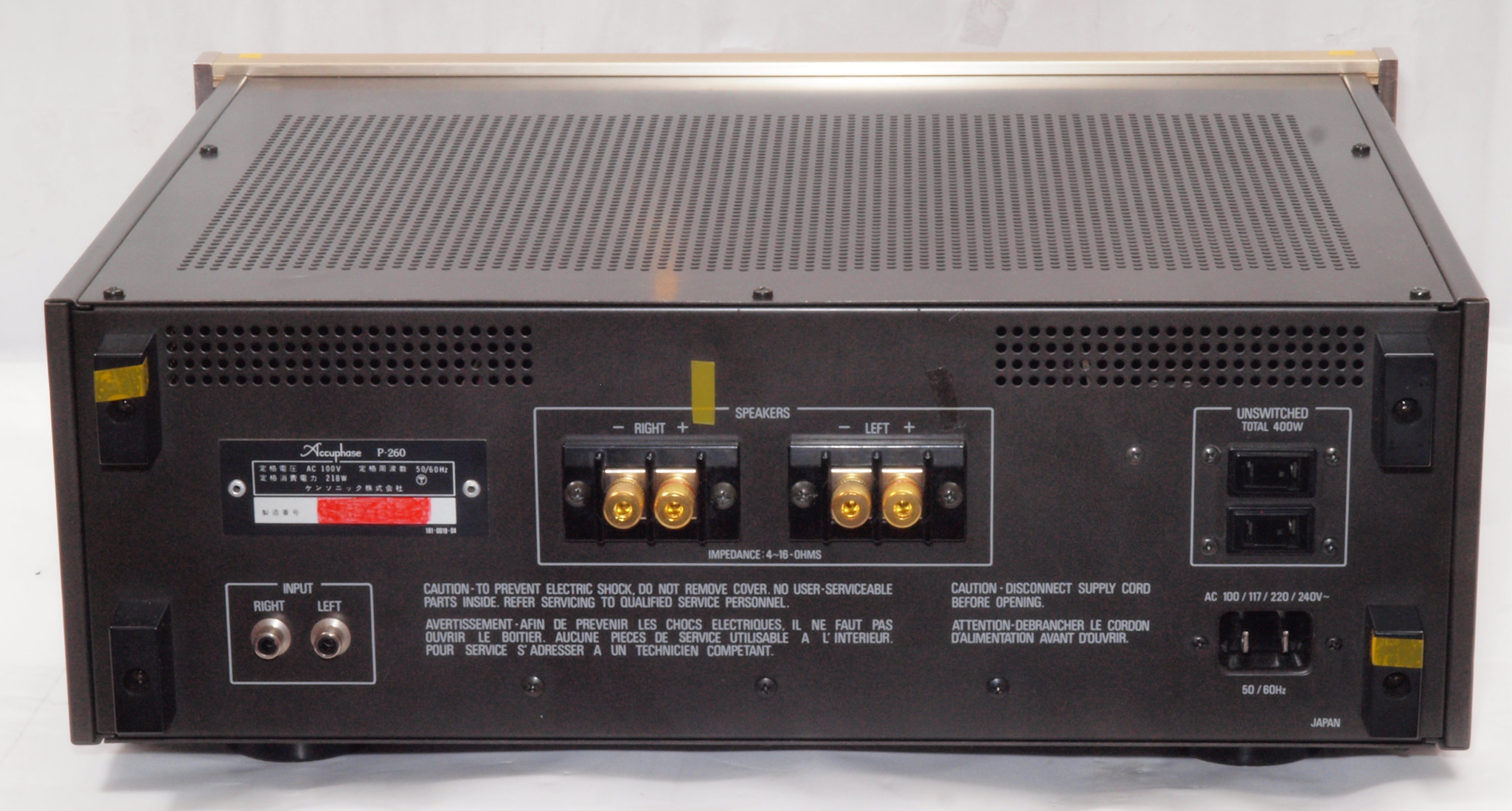

Ａ１３．　点検中　後から見る。

Ａ１４．　点検中　後左から見る。

Ａ２１．　点検中　上から見る。

Ａ２２．　点検中　上下蓋を取り、上から見る。

Ａ２３．　点検中　上下蓋・シールドを取り、上から見る。

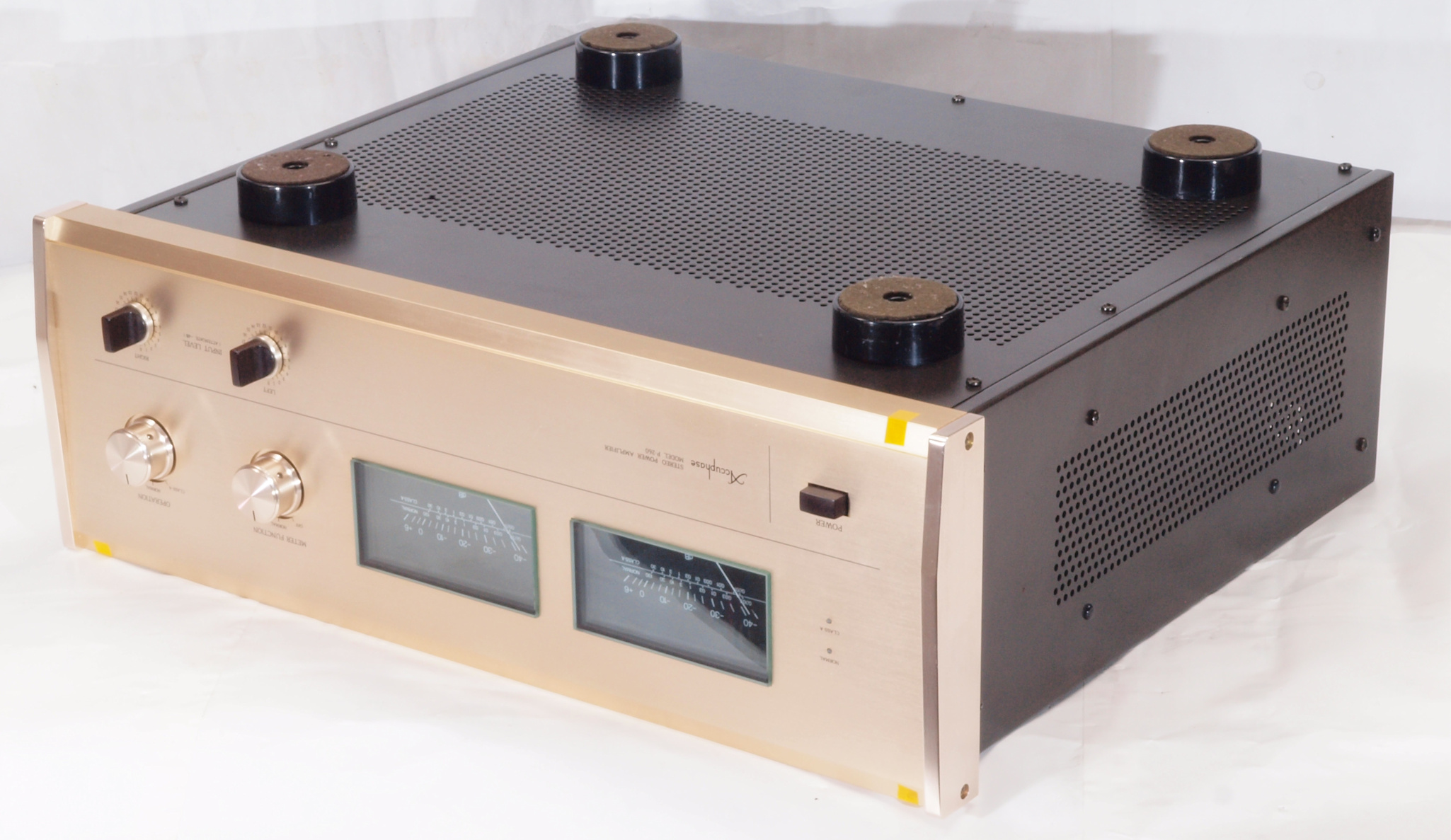

Ａ３１．　点検中　下前から見る。

Ａ３２．　点検中　下前左から見る。

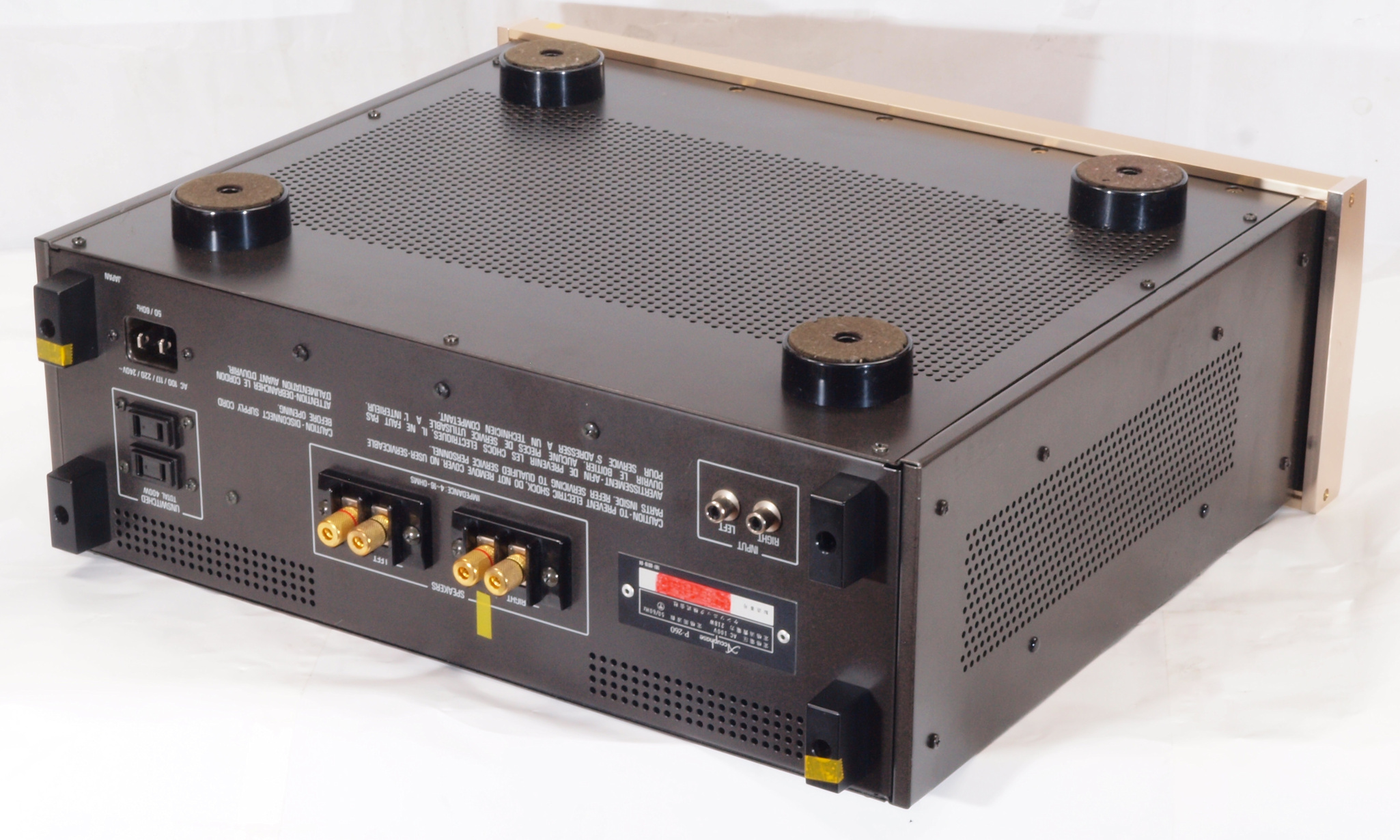

Ａ３３．　点検中　下後から見る。

Ａ３４．　点検中　下後右から見る。

Ａ４１．　点検中　下から見る。

Ａ４２．　点検中　上下蓋を取り、下から見る。

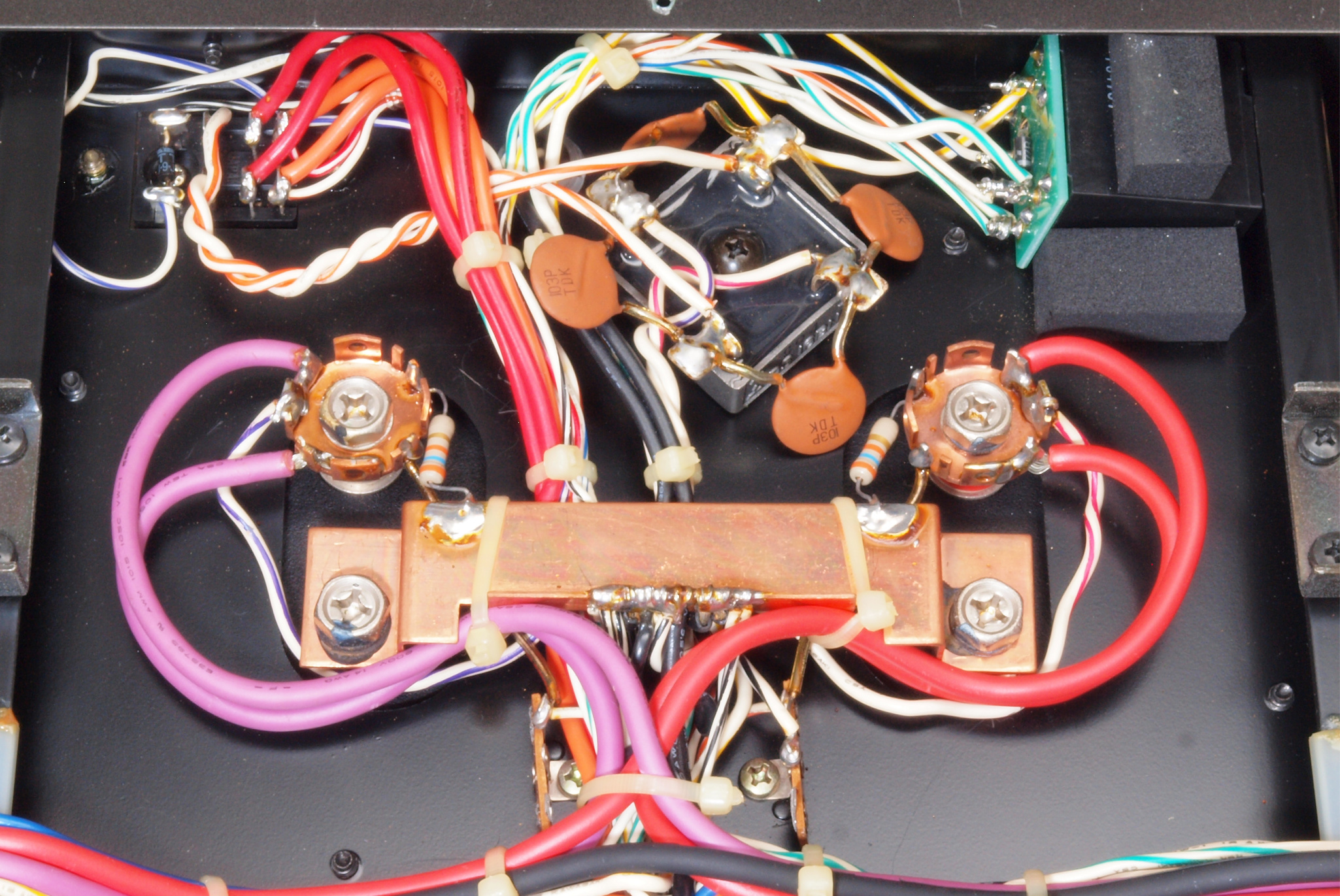

Ａ４３．　点検中　ブロック電解コンデンサー下見る。

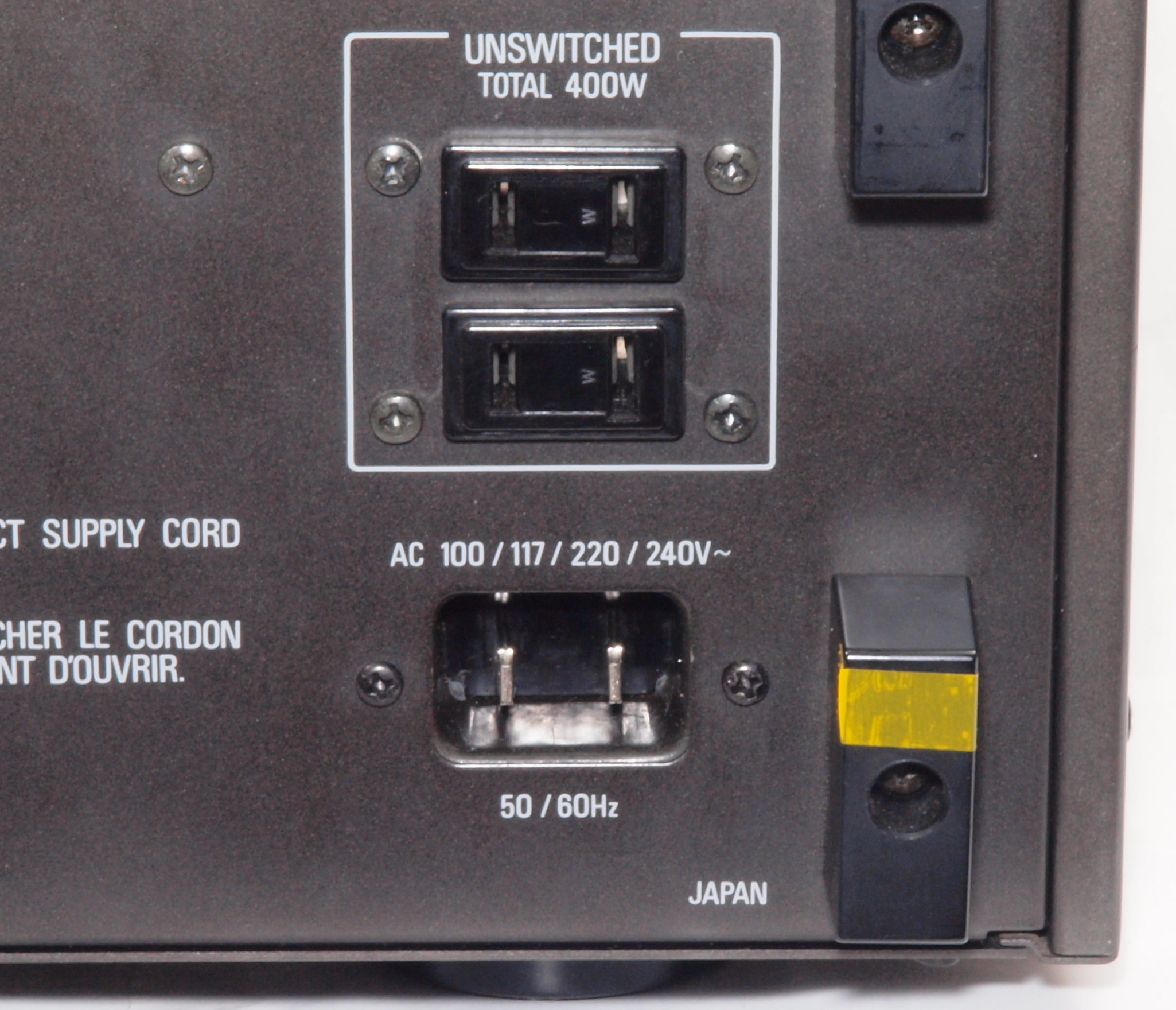

Ａ５１．　点検中　電源ソケット。

Ａ５２．　点検中　電源ソケットを、３Ｐインレットに交換可能。　FURUTECH　FI-10(Ｇ) 金メッキ使用。

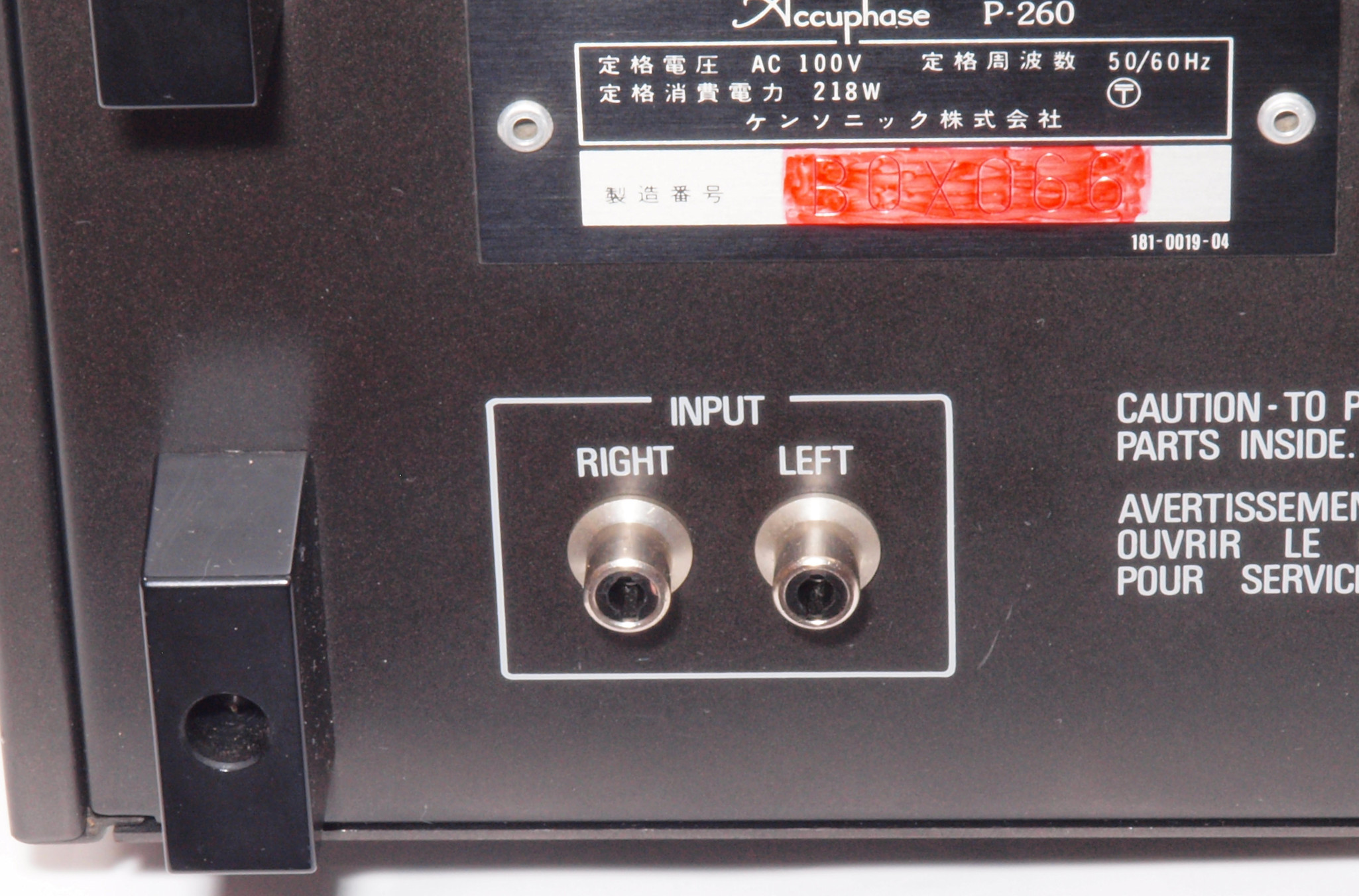

Ａ６１．　点検中　入力ＲＣＡ端子。

Ａ６２．　点検中　入力ＲＣＡ端子。　テフロン絶縁型（秋月電子通商で購入の台湾製）と交換可能。

Ａ６３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ６４．　点検中　ＷＢＴ製ＲＣＡ端子。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ６５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

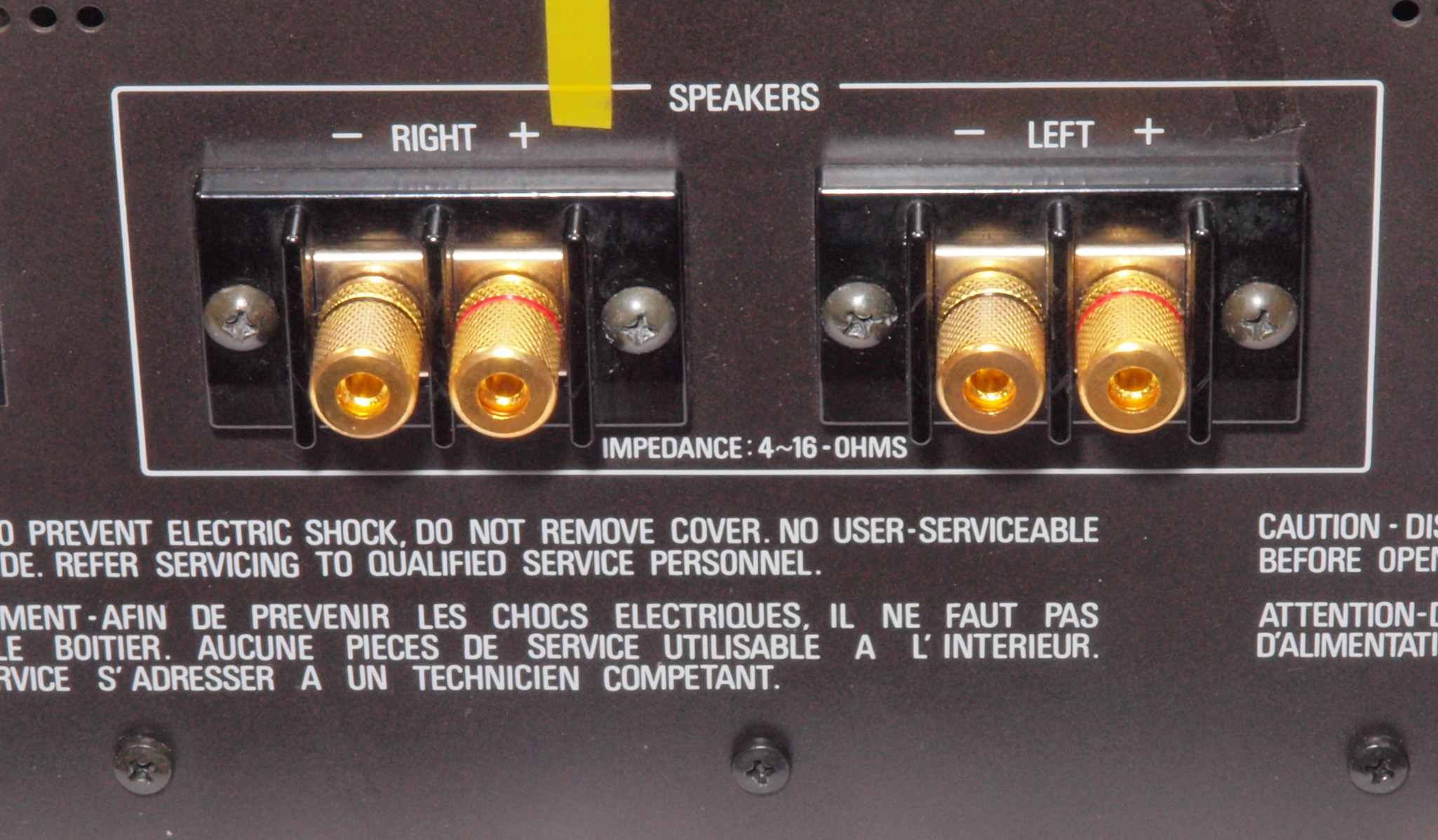

Ａ７１．　点検中　SP接続端子。

Ａ７２．　点検中　SP接続端子増設可能。

Ａ８１．　点検中　交換する電解コンデンサー外観、ニチコン製１００μ／１００Ｖ。製造中止になり、規格により他社製品も使用。

Ａ８２．　点検中　交換する電解コンデンサー外観、ニチコン製２２０μ／１００Ｖ製造中止になり、規格により他社製品も使用。

Ｃ．　修理状況 Ｃ０１．

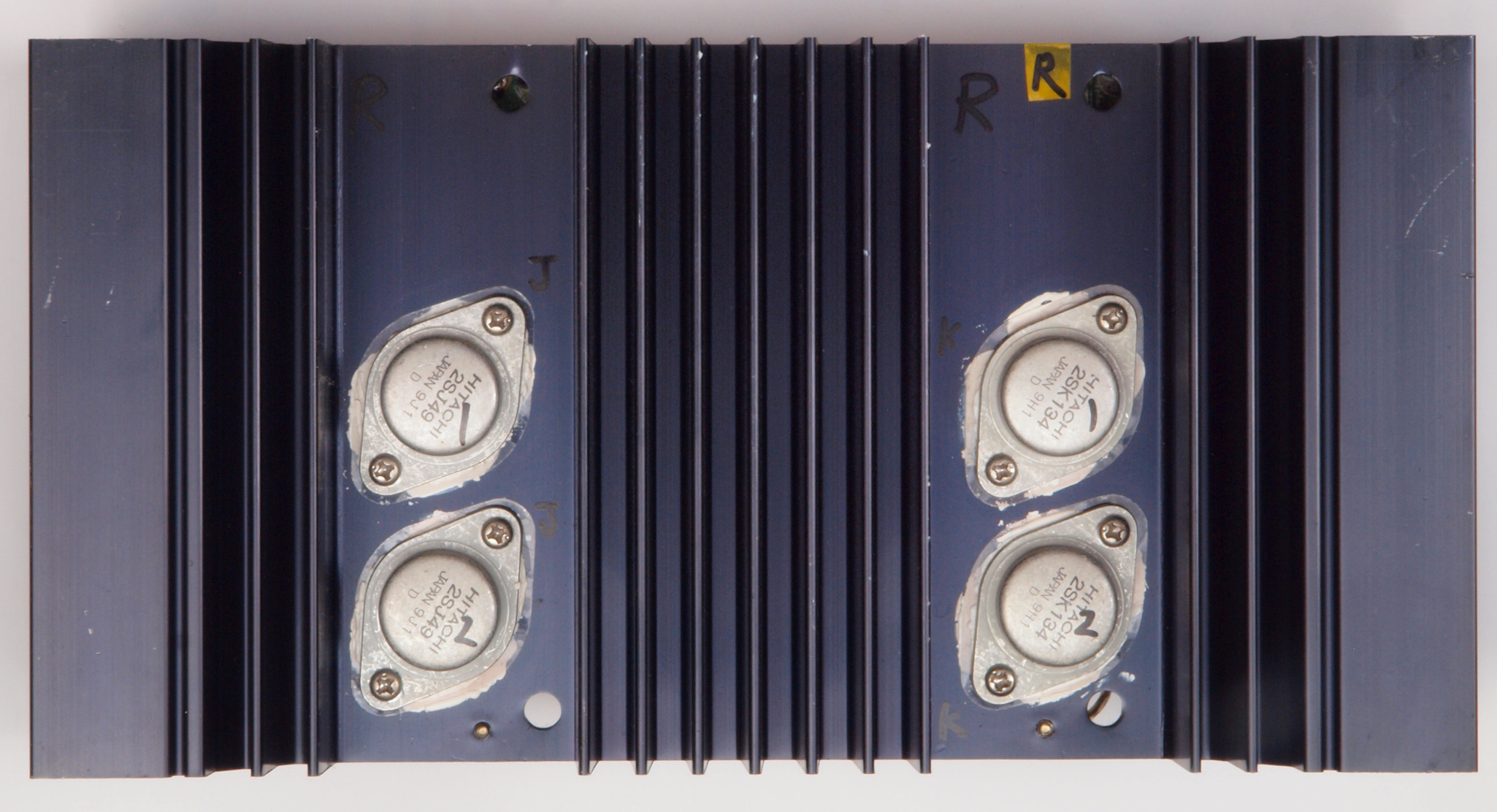

Ｃ１１．　修理前　Ｒ側終段ＦＥＴ（電界トランジスター）ブロック。

Ｃ１２．　修理中　Ｒ側終段ＦＥＴ（電界トランジスター）ブロック。

Ｃ１３．　修理後　Ｒ側終段ＦＥＴ（電界トランジスター）ブロック。

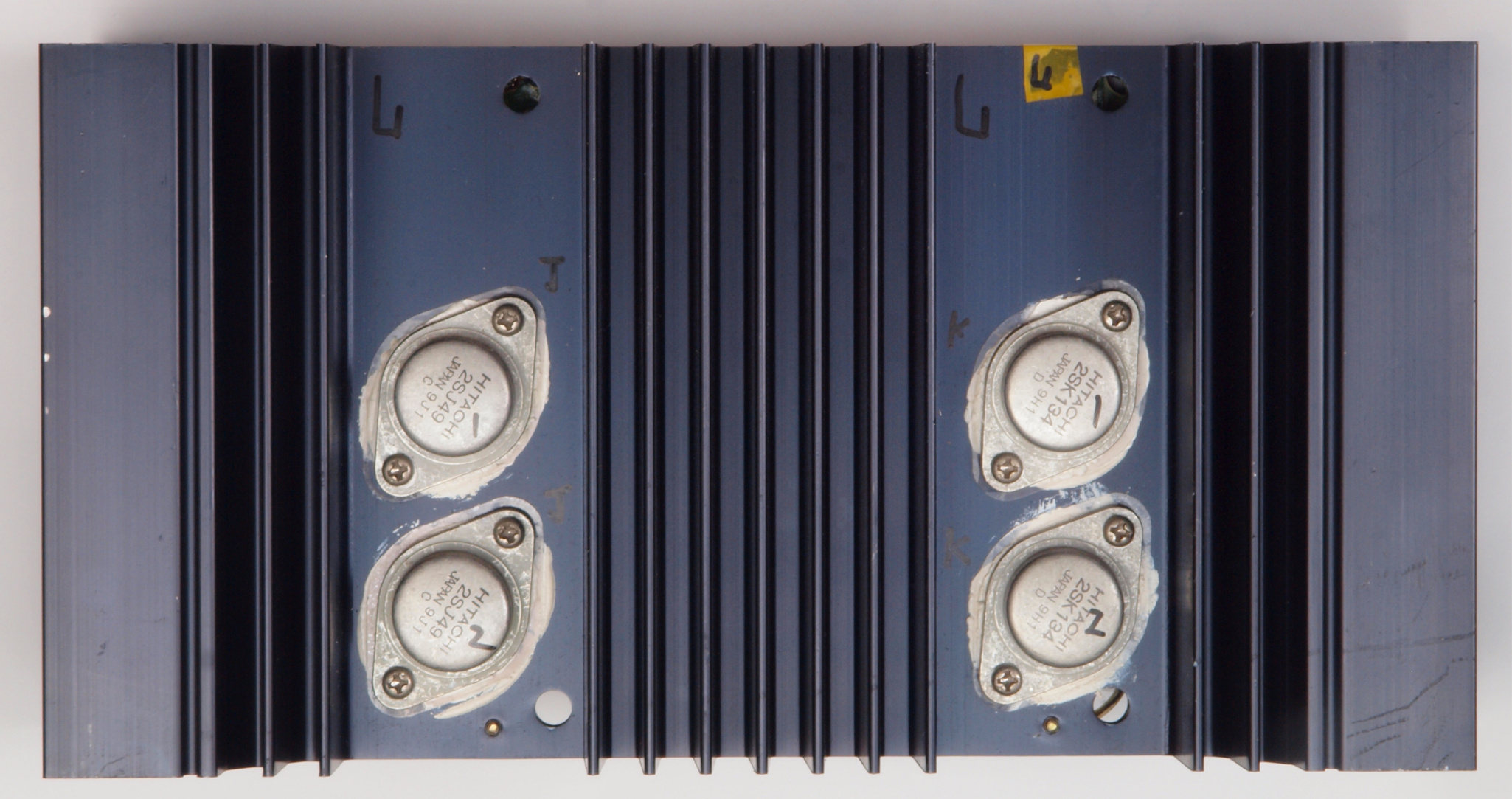

Ｃ１４．　修理前　Ｒ側終段ＦＥＴ（電界トランジスター）ブロック裏。

Ｃ１５．　修理後　Ｒ側終段ＦＥＴ（電界トランジスター）ブロック裏。

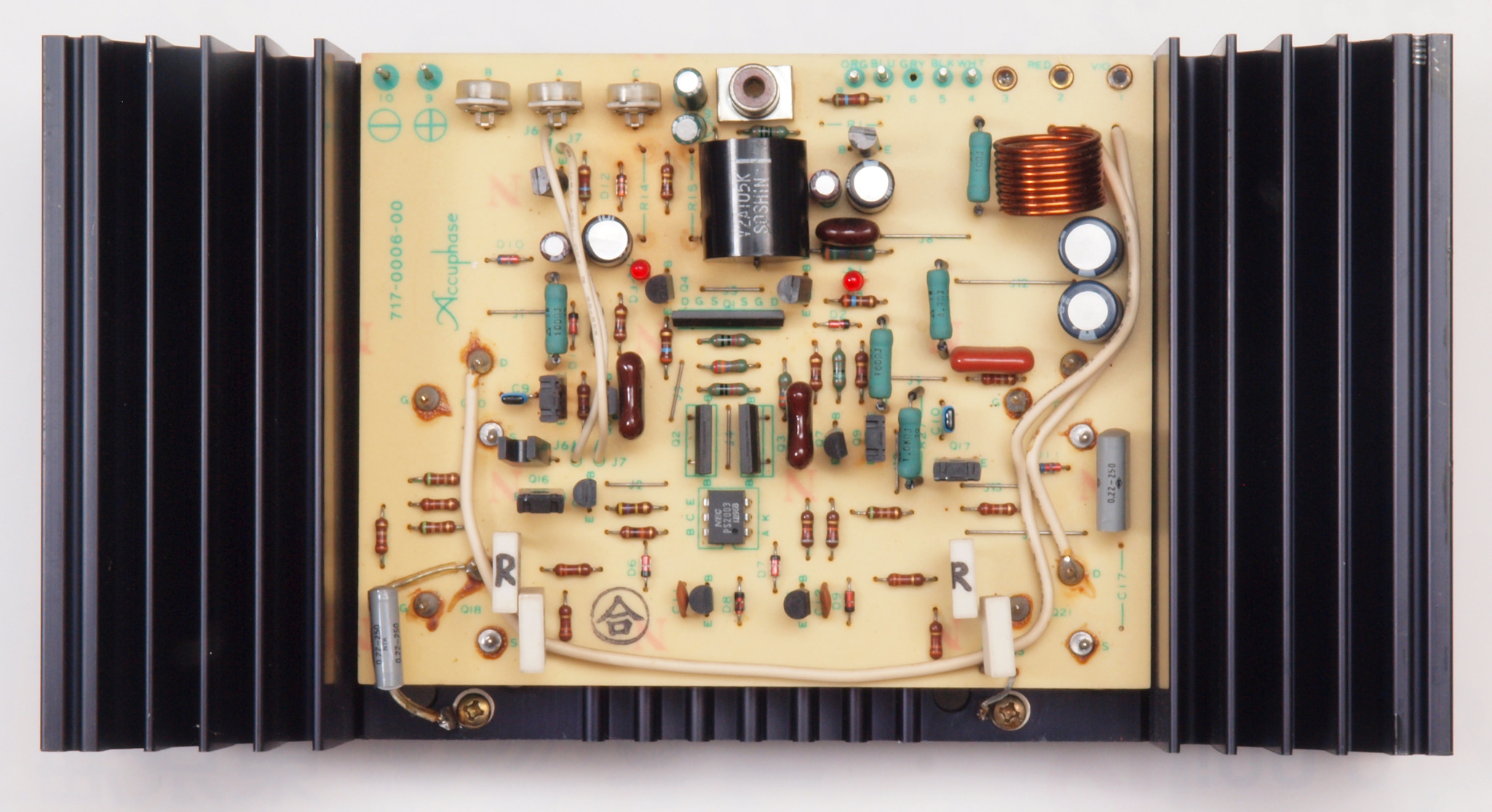

Ｃ２１．　修理前　Ｒ側ドライブ基板。

Ｃ２２．　修理後　Ｒ側ドライブ基板。　初段ＦＥＴ、バランス・バイアス調整用半固定ＶＲ３個、電解コンデンサー６個交換。

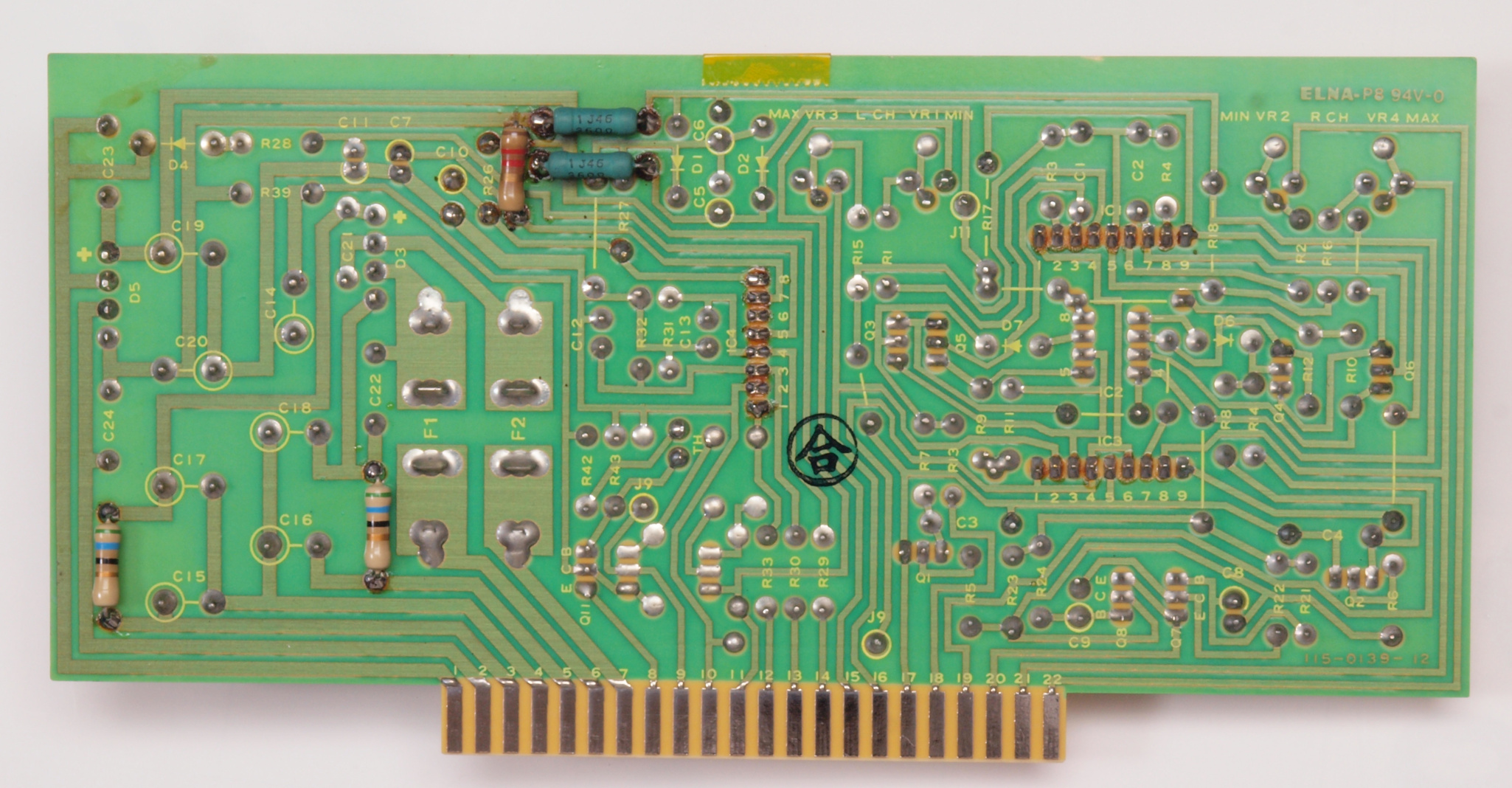

Ｃ２３．　修理前　Ｒ側ドライブ基板裏。

Ｃ２３２．　修理前　Ｒ側ドライブ基板裏。半田不良ケ所。

Ｃ２４．　修理（半田補正）後　Ｒ側ドライブ基板裏。　半田を全部やり直す。　普通はこれで完成。

Ｃ２５．　完成Ｒ側ドライブ基板裏。　洗浄後、防湿材を塗る。

Ｃ３１．　修理前　Ｌ側終段ＦＥＴ（電界トランジスター）ブロック。

Ｃ３２．　修理中　Ｌ側終段ＦＥＴ（電界トランジスター）ブロック。

Ｃ３３．　修理後　Ｌ側終段ＦＥＴ（電界トランジスター）ブロック。

Ｃ３４．　修理前　Ｌ側終段ＦＥＴ（電界トランジスター）ブロック裏。

Ｃ３５．　修理後　Ｌ側終段ＦＥＴ（電界トランジスター）ブロック裏。

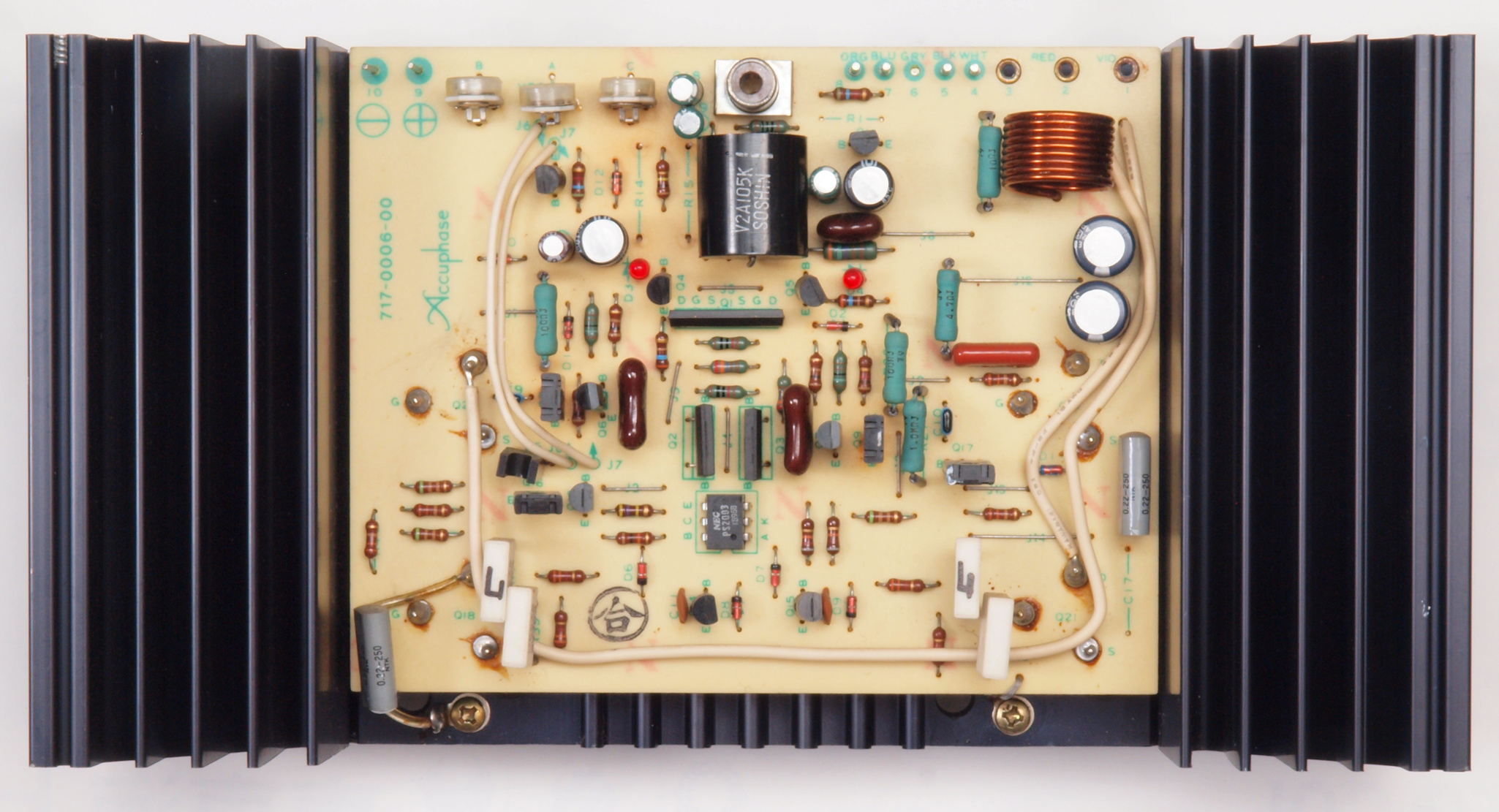

Ｃ４１．　修理前　Ｌ側ドライブ基板。

Ｃ４２．　修理後　Ｌ側ドライブ基板。　初段ＦＥＴ、バランス・バイアス調整用半固定ＶＲ３個、電解コンデンサー６個交換。

Ｃ４３．　修理前　Ｌ側ドライブ基板裏。

Ｃ４３２．　修理前　Ｌ側ドライブ基板裏。半田不良ケ所。

Ｃ４４．　修理（半田補正）後　Ｌ側ドライブ基板裏。　半田を全部やり直す。　普通はこれで完成。

Ｃ４５．　完成Ｌ側ドライブ基板裏。　洗浄後、防湿材を塗る。

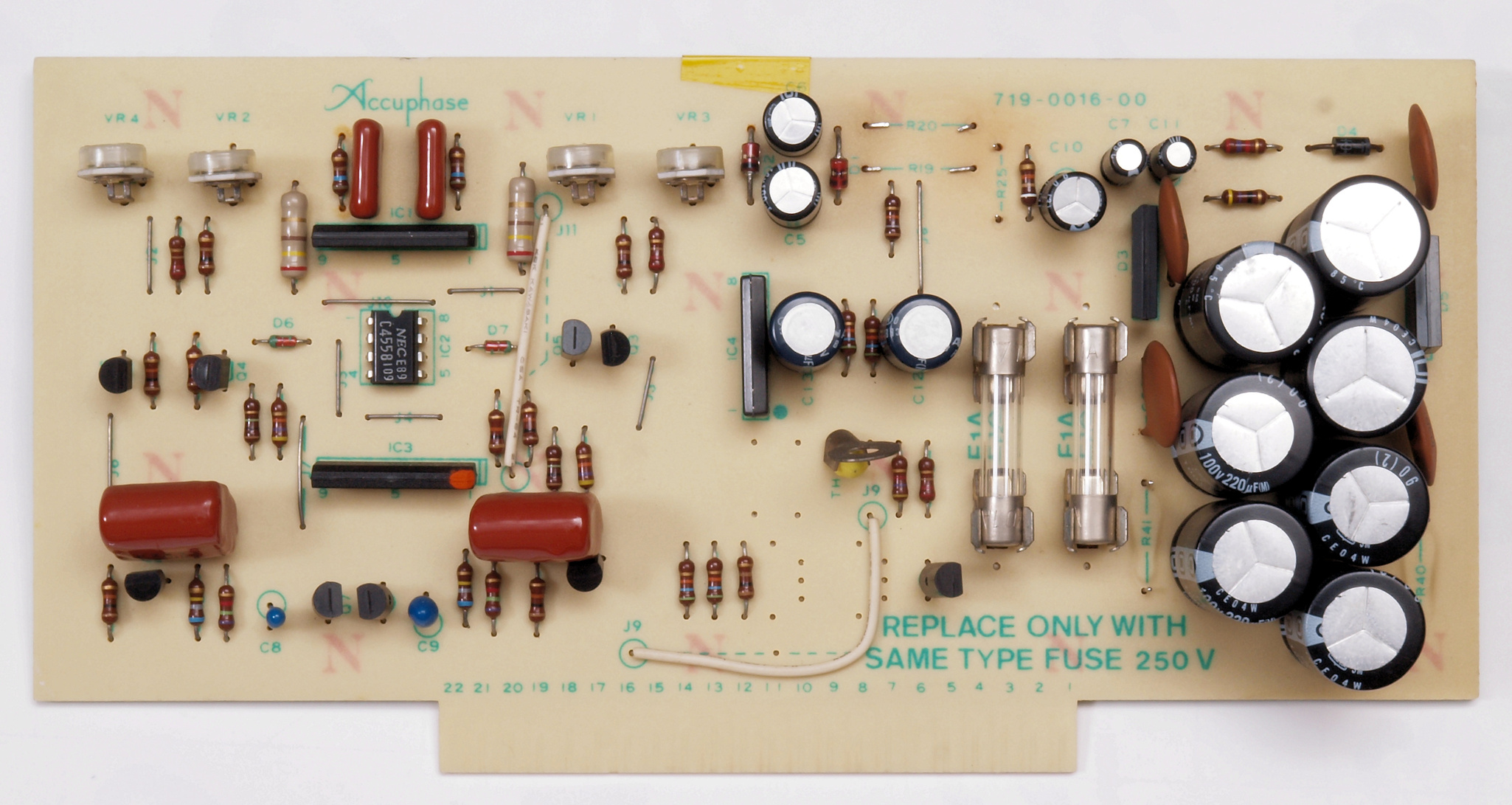

Ｃ５１．　修理前　ＶＵ基板。

Ｃ５２．　修理後　ＶＵ基板。　半固定ＶＲ４個、電解コンデンサー１４個交換。

Ｃ５３．　修理前　ＶＵ源基板裏。

Ｃ５４．　修理（半田補正）後　ＶＵ基板裏。　半田を全部やり直す。フイルムコンデンサー６個追加。

Ｃ５５．　完成ＶＵ基板裏。　　洗浄後、防湿材を塗る。

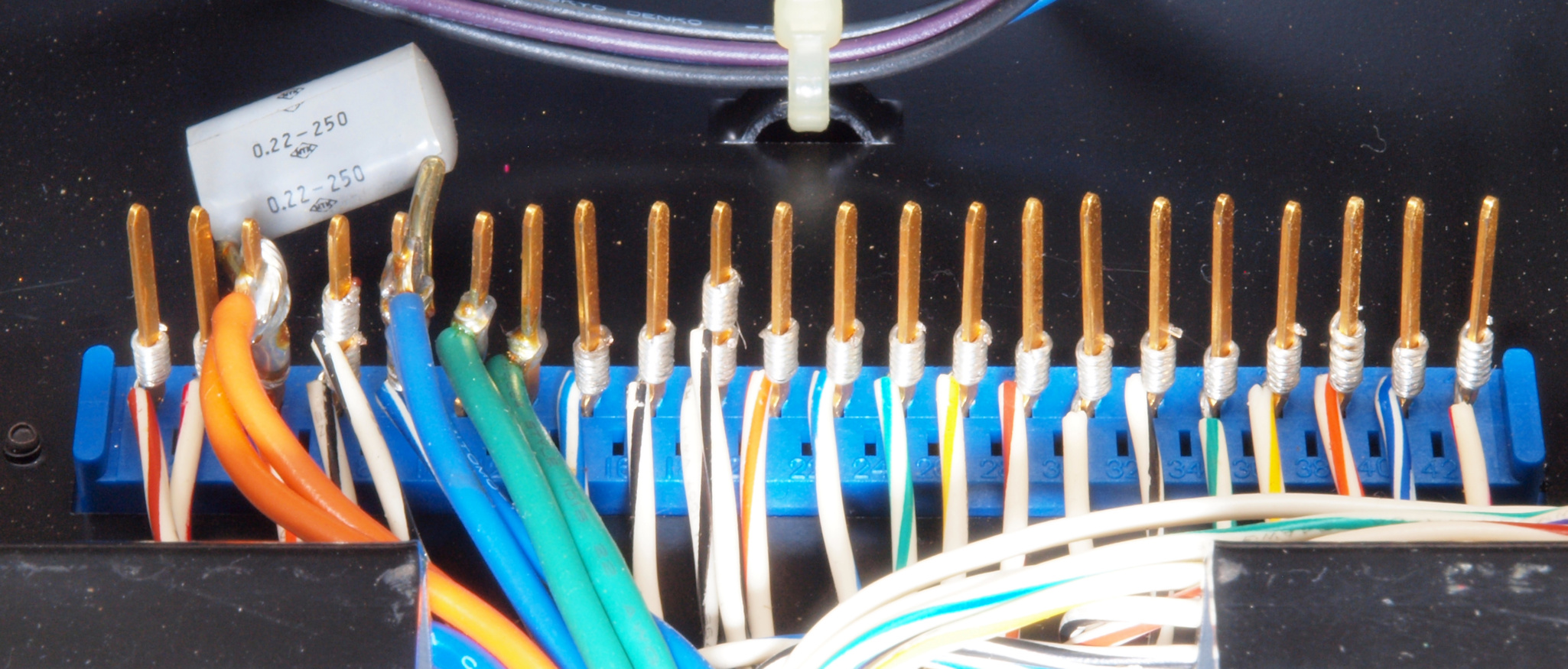

Ｃ５６．　修理前　ＶＵ基板接続コネクターラッピング。

Ｃ５７．　修理後　ＶＵ基板接続コネクターラッピング。　半田を染み込ませる。

Ｃ６１．　修理（清掃）前　Ｒ側ＡＴＴ＿ＶＲ。

Ｃ６２．　修理（清掃）後　Ｒ側ＡＴＴ＿ＶＲ。

Ｃ６３．　修理（清掃）前　Ｌ側ＡＴＴ＿ＶＲ。

Ｃ６４．　修理（清掃）後　Ｌ側ＡＴＴ＿ＶＲ。

Ｃ７１．　修理中　ＶＵメータ・モード切替ＳＷ。接点グリスが使用されています、点検のみ。

Ｃ７２．　修理中　終段バイアス切替ＳＷ。接点グリスが使用されています、点検のみ。

Ｃ８０．　後パネルを取り外し、修理中。

Ｃ８１．　修理（交換）前　ＳＰ接続端子。

Ｃ８２．　修理中　ＳＰ接続端子。　上に取り付ける。

Ｃ８３．　修理中　ＳＰ接続端子。　純正は大きな取り付け穴。

Ｃ８４．　修理中　ＳＰ接続端子。　上に取り付け穴を開ける。

Ｃ８５．　修理（交換）後　ＳＰ接続端子。

Ｃ８６．　修理（交換）後　ＳＰ接続端子裏配線。　ラグ板を使用する。

Ｃ８７．　修理前　電源ケーブル取り付け部。

Ｃ８８．　修理（交換）後　電源ケーブル取り付け部。　配線の締め付けネジの関係で上下反対に取り付ける。

Ｃ９１．　修理前　左＝終段ＦＥＴ（電界トランジスター）供給電圧切り替えリレー、右＝ＳＰ接続リレー。

Ｃ９２．　修理（交換）後　左＝終段ＦＥＴ（電界トランジスター）供給電圧切り替えリレー、右＝ＳＰ接続リレー。

Ｃ９３．　修理前　ＳＰ接続リレー配線。

Ｃ９４．　修理後　ＳＰ接続リレー配線。

Ｃ９５．　修理前　終段ＦＥＴ（電界トランジスター）供給電圧切り替えリレー配線。

Ｃ９６．　修理後　終段ＦＥＴ（電界トランジスター）供給電圧切り替えリレー配線。

ＣＡ１．　修理前　ブロック電解コンデンサー下見る。

ＣＡ２．　修理前　ブロック電解コンデンサー下見る。

ＣＢ１．　交換した部品。

ＣＢ１．　修理前　上から見る。

ＣＢ２．　修理後　上から見る。

ＣＢ３．　修理前　下から見る。

ＣＢ４．　修理後　下から見る。

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００３８８％歪み。 　　　　　　　　 　　　 　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００３１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００３９２％歪み。 　　　　　　　 　　　　 　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００３３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００５３歪み。 　　　　　　　　　 　　 　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００４８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００６８％歪み。 　　　　　　　　 　　　 　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００６３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１９２％歪み。 　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１９０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２３０％歪み。 　　　　　　　　　　 　 　 　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２２９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ７．　２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１４１％歪み。 　　　　　　　　 　　 　　 　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１３９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ８．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｅ９．　その時のＶＵメータ。

Ｅ１１．　Ａ級動作５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００３８８％歪み。 　　　　　　　　 　　　　　　　　 　 Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００３１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　Ａ級動作１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００３９２％歪み。 　　　　　　　 　　　　 　　 　　　　　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００３３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　Ａ級動作５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００５３歪み。 　　　　　　　　　　　　　　 　　 　　 Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００４８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　Ａ級動作１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００６８％歪み。 　　　　　　　　　　　　　 　　　 　 Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００６３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　Ａ級動作５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．０１９２％歪み。 　　　　　　　　　　 　　　　　　　　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．０１９０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１６．　Ａ級動作１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．０２３０％歪み。 　　　　　　　　　　　　　　　 　 　 　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．０２２９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　Ａ級動作２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．０１４１％歪み。 　　　　　　　　　　　　　 　　 　　 　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．０１３９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ１８．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｅ１９．　Ａ級動作その時のＶＵメータ。

Ｅ３４．　Ａ級動作、Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力　０．０２％歪み（０．１％レンジ）　４００ＨＺ

Ｓ．ACCUPHASE Ｐ−２６０ 仕様（カタログ・マニアルより）

連続平均出力 　（新IHF、両ch動作、20Hz〜20kHz、歪率0.01％以下） Normal Operation 　　　4Ω：180W/ch．　8Ω：130W/ch．　16Ω：65W/ch Class-A Operation 　　　4Ω：45W/ch．　　8Ω：30W/ch．　　16Ω：15W/ch 高調波歪率（両ch動作、出力0.25W〜定格出力、20Hz〜20kHz） 4Ω：0.01％以下．　8Ω：0.005％以下．　16Ω：0.005％以下 IM歪率（新IHF） 0.003％以下 周波数特性 定格出力時：　20Hz〜20000hz +0 -0.2dB 新IHF：　0.4Hz〜120000Hz +0 -3.0dB ダンピングファクター（新IHF） 80（20Hz〜20000Hz）．　120（50Hz） 入力感度/入力インピーダンス 定格出力：1.3V/50kΩ．新IHF、1W出力：0.12V/50kΩ S/N（A-補正） 120dB（定格入力、入力ショート）．　100dB（新IHF、1W出力時） 出力メーター 対数圧縮型-40dB〜+6dB及び出力直読．ピークホールド切替付き 使用半導体 33Tr、16FET、4IC、40Di、2オプトカプラー 電源 100V、117V、220V、240V/50、60Hz 消費電力 Normal Operation：　　63W（無入力時）．490W（8Ω負荷定格出力時） Class-A Operation：　195W（無入力時）．210W（8Ω負荷定格出力時） 外形寸法 幅445×高さ160（脚含む）×奥行390mm 重量 19.7kg
